產品中心中厚板管全位置自動焊接系統

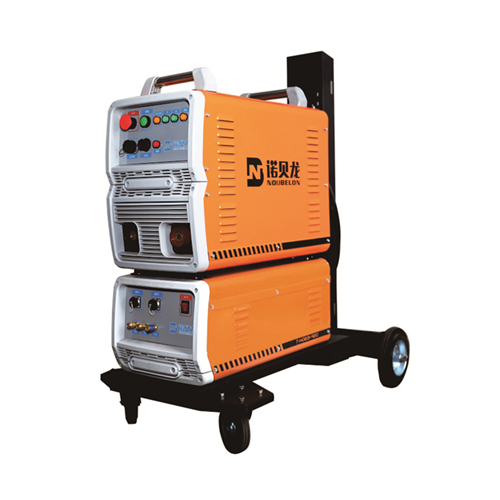

全數字化焊接電源：
全數字化、高精度大功率MIG/TIG焊接電源。
可控性好、動態范圍大、負載能力強。
|
電源 / 參數 |
SuperPulseArc 500TMA |
|
額定輸入電壓 |
380V ± 10% |
|
額定輸入容量 |
24.8KVA |
|
負載持續率 |
630A@60%、500A@100% |
|
焊接型式 |
MIG TIG |
|
整機效率 |
≥ 0.85 |
|
安全等級 |
IP23 |
|
絕緣等級 |
F級 |
|
冷卻方式 |
焊接電源風冷、焊槍水冷 |
焊接機器人由高精度伺服控制組成
實現各個指定位置的焊接
焊接機器人技術參數：
|
焊接機器人 |
范圍 |
分辨率 |
|
焊槍垂直坐標調整 |
0-35mm |
0.5mm |
|
焊槍擺動范圍 |
0-35mm |
0.1mm |
|
機器人行走速度范圍 |
0-1000mm/min |
10mm/min |
|
速度范圍送絲 |
0-12000mm/min |
10mm/min |
|
機器人位置角度傳感 |
0-360° |
±1° |
|
全位置可編焊接工藝段 |
0-99 |

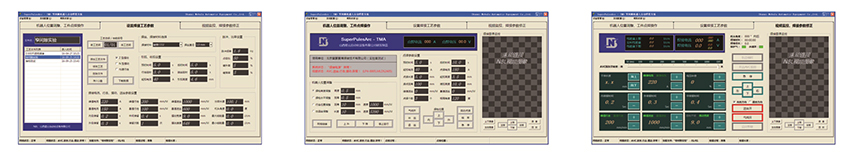

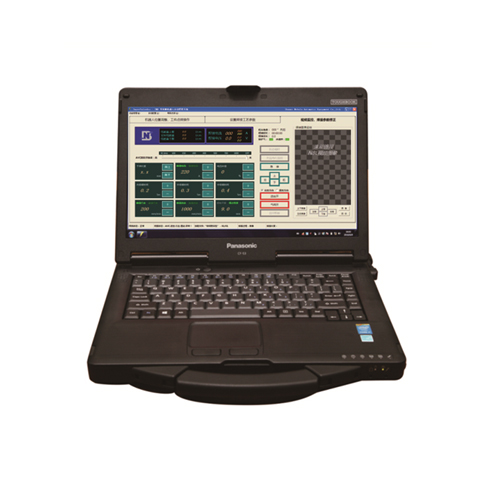

系統核心控制中心
智能化、人性化操作界面，簡單方便，滿足控制過程的實時性和多樣性，以及焊接過程中詳細的數據記錄。
全數字化視頻圖像監控系統
焊接過程圖像的錄制、照相等功能，通過對焊接電弧、溶池及送絲等焊接狀態的觀察，進行實時工藝參數調整和修正。

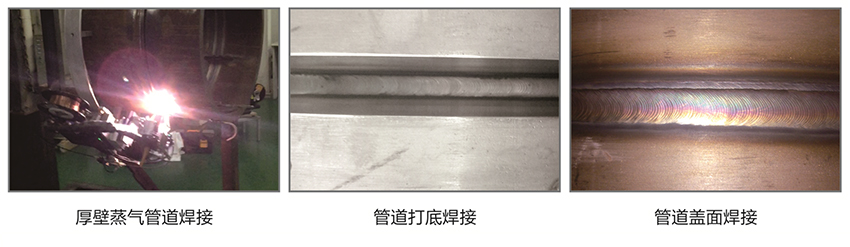

適用范圍及案例：
核電行業、石化行業、電力行業、船舶行業、航空航天、軍工制造等中厚管道的窄間隙精密焊接。
